Najczęstsze błędy w projektowaniu pod frezowanie CNC – jak ich unikać?
W świecie cyfrowej produkcji precyzja jest wartością nadrzędną, ale równie ważna jest ekonomia procesu. Często zdarza się, że nawet najbardziej efektowne modelowanie 3D staje się wyzwaniem na etapie hali produkcyjnej, co generuje niepotrzebne koszty i wydłuża czas realizacji. Jeśli chcesz, aby Twoja obróbka CNC była nie tylko perfekcyjna, ale i zoptymalizowana budżetowo, musisz wiedzieć, że wiele decyzji podjętych przy ekranie monitora ma bezpośredni wpływ na cenę końcową. W Desgen stawiamy na transparentność – chcemy Tobie podpowiedzieć, jakich błędów unikać, abyś mógł cieszyć się najwyższą jakością w rozsądnej cenie.
Spis treści
Najczęstszą przyczyną wzrostu kosztów nie jest cena samego materiału, lecz czas pracy maszyny i zużycie specjalistycznych narzędzi. Twoje modelowanie CNC elementów z drewna, MDF-u czy tworzyw sztucznych powinno uwzględniać fizyczne ograniczenia, jakie stawia frez. Zrozumienie, jak pracuje wrzeciono, pozwoli Tobie przygotować projekt, który przejdzie przez etap, jakim jest frezowanie CNC, płynnie i bez zbędnych komplikacji technologicznych.
Promienie wewnętrzne – pułapka idealnych kątów prostych
Jeden z najpowszechniejszych błędów w projektowaniu pod frezowanie 3D i 2D to umieszczanie idealnie ostrych kątów w narożnikach wewnętrznych kieszeni czy wybrania. Pamiętaj, że frez jest narzędziem obrotowym – to wirujący cylinder. Fizycznie nie jest on w stanie „wjechać” w kąt prosty i zostawić tam ostrego narożnika. Zawsze pozostawi po sobie promień równy połowie swojej średnicy.
Dlaczego projektowanie ostrych kątów wewnętrznych podnosi koszt Twojego zlecenia?
- Konieczność użycia bardzo cienkich frezów – aby zbliżyć się do ostrego kąta, musimy użyć narzędzi o małej średnicy, które pracują wolniej i są bardziej podatne na złamanie.
- Dłuższy czas obróbki – maszyna musi wykonać znacznie więcej przejść, aby usunąć materiał małym narzędziem.
- Potrzeba ręcznego dłutowania – jeśli Twój projekt bezwzględnie wymaga kątów prostych (np. pod zamki meblowe), będziemy musieli wykończyć je ręcznie, co znacząco podnosi cenę za roboczogodzinę.
Jeśli Twoje modelowanie 3D dopuszcza zaokrąglenia w narożnikach (tzw. filuty), zaprojektuj je o promieniu nieco większym niż standardowe średnice frezów (np. zamiast 3 mm, daj 3.2 mm). Pozwoli to maszynie na płynny ruch w narożniku bez zatrzymywania się, co przełoży się na niższą cenę Twojego zlecenia w Desgen.
Głębokie i wąskie kieszenie – wróg efektywności
Kolejnym błędem, który sprawia, że obróbka CNC staje się kosztowna, jest projektowanie bardzo głębokich i jednocześnie wąskich wybrania. Istnieje złota zasada: długość części roboczej freza nie powinna przekraczać trzykrotności jego średnicy. Jeśli projektujesz wąski rowek o głębokości 50 mm, będziemy musieli użyć bardzo długiego i cienkiego narzędzia, które wpada w wibracje (tzw. chatter). Wibracje to Twój wróg – powodują gorszą jakość powierzchni, co zmusza nas do drastycznego zmniejszenia prędkości posuwu. Twoje frezowanie CNC trwa wtedy trzy razy dłużej, a Ty płacisz za nadmiarowy czas pracy maszyny. Jeśli to możliwe, staraj się projektować szersze wybrania lub dzielić głębokie elementy na warstwy, które połączymy po obróbce. W Desgen zawsze podpowiadamy Tobie, jak zmodyfikować geometrię, aby zachować funkcjonalność projektu przy jednoczesnym skróceniu czasu pracy wrzeciona.
Zbyt wysoka precyzja tam, gdzie nie jest potrzebna
Wiele osób przesyła nam modelowanie CNC z tolerancjami rzędu mikrometrów dla elementów, które pełnią funkcję czysto dekoracyjną. Musisz wiedzieć, że im wyższa wymagana dokładność, tym droższa jest obróbka CNC. Drewno czy MDF to materiały naturalne, które „pracują” pod wpływem wilgoci – narzucanie im tolerancji właściwych dla lotnictwa nie ma uzasadnienia ekonomicznego. Skup się na precyzji w miejscach styku elementów, a dla pozostałych powierzchni pozwól na standardowe tolerancje warsztatowe. Dzięki temu nasze frezowanie 3D będzie mogło zostać wykonane optymalnymi strategiami, co pozwoli Tobie zaoszczędzić środki na kolejne etapy wykończenia projektu.
Nesting – optymalizacja rozmieszczenia detali

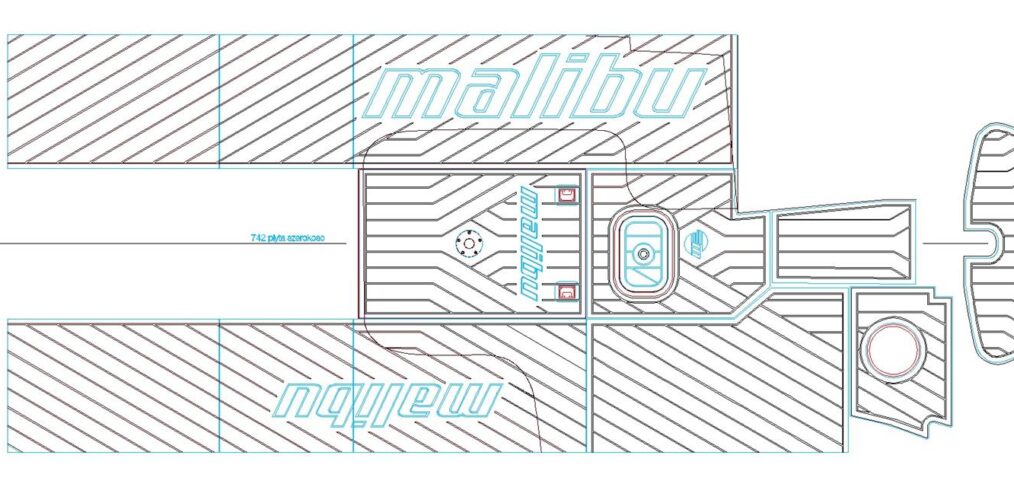

Jeśli zlecasz nam wycięcie wielu elementów z jednego arkusza sklejki czy HPL, błędem jest nieprzemyślane rozmieszczenie detali w pliku. Choć w Desgen sami wykonujemy tzw. nesting (optymalizację rozkroju), warto, aby Twoje modelowanie 3D i 2D brało pod uwagę odstępy między elementami. Musimy zostawić miejsce na przejście freza (zazwyczaj od 6 do 10 mm) oraz na mostki trzymające detal, aby nie „odfrunął” on pod wpływem podciśnienia. Pamiętaj, że mniejszy odpad to niższy koszt materiału dla Ciebie. Jeśli potrzebujesz wsparcia w tym zakresie, nasz zespół projektowy pomoże Tobie tak ułożyć elementy, aby z jednego arkusza wycisnąć maksimum możliwości. Zapraszamy Cię do konsultacji projektowych w naszym biurze we Wrocławiu – wspólnie sprawimy, że Twoja obróbka CNC będzie wzorem efektywności.
Prześlij nam swój projekt do bezpłatnej analizy. Sprawdzimy go pod kątem powyższych błędów i podpowiemy Tobie, jak go zoptymalizować, abyś otrzymał produkt najwyższej jakości w najlepszej możliwej cenie.
